项目介绍

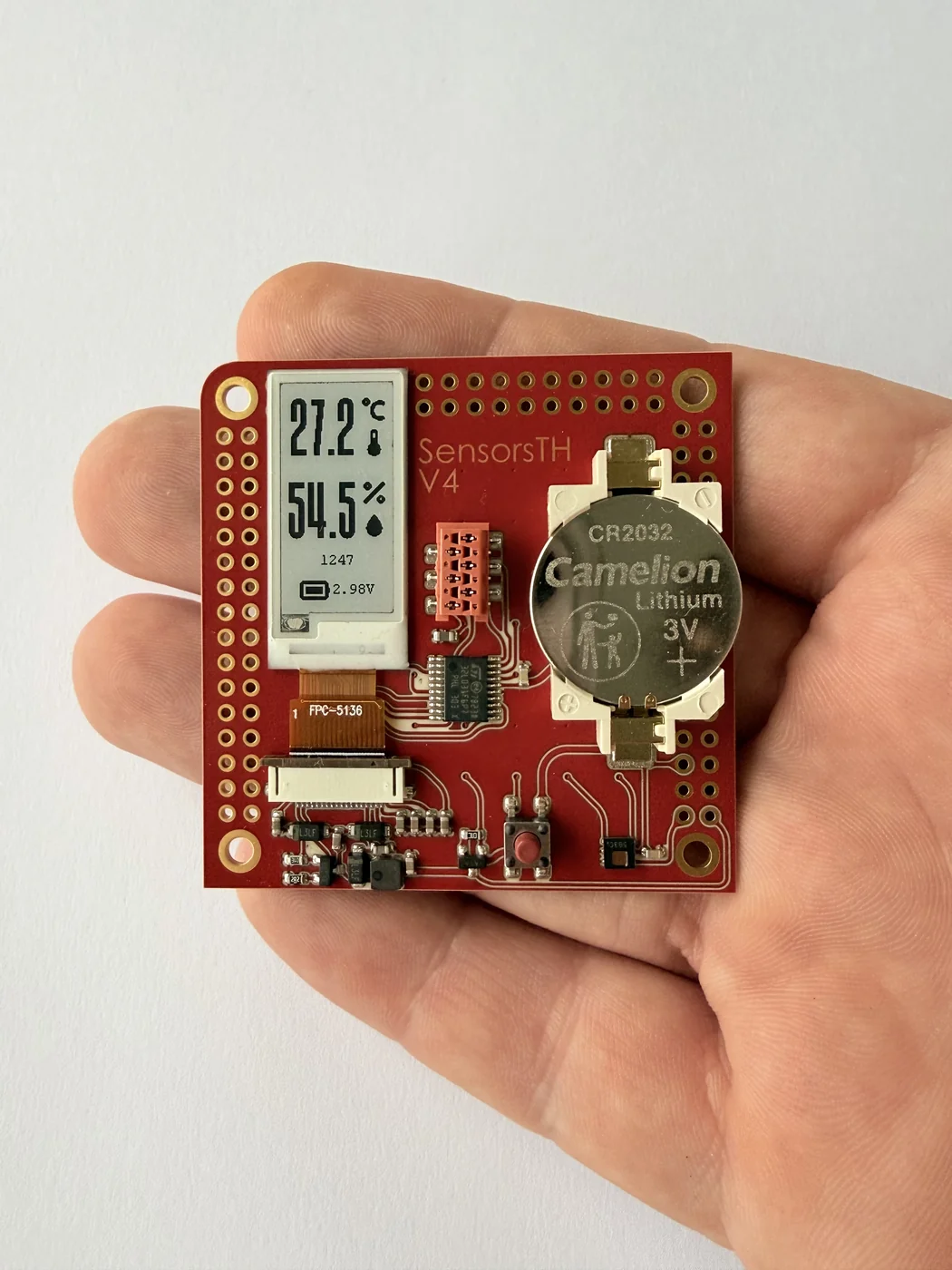

这块小型传感器板包含微控制器、显示屏连接器、无源元件和电池座,可实际运行,也便于具体展示完整的制板与组装过程。

电路板采用 TSSOP-20 封装的 STM32,引脚间距 0.65 mm;电子墨水屏 FPC 连接器触点间距为 0.50 mm,并使用 0603 无源元件。

实测制作流程

计时开始前,Gerber 文件和待贴装元件均已准备好。基准流程包含制板、组装和固件烧录,不包含电路设计、PCB 布局布线或固件编写。

  1. PCB 加工

    激光在陶瓷基板上加工出电路板结构。

    约 10 分钟
  2. 模板制作与锡膏印刷

    在电路板上原位切割锡箔模板,涂抹锡膏后揭下模板。

    约 5 分钟
  3. 元件贴装

    用镊子手工放置元件。

    约 10 分钟
  4. 回流焊接

    在小型加热台上完成回流焊,然后烧录固件并检查运行情况。

    约 5 分钟

从托盘到能运行的硬件

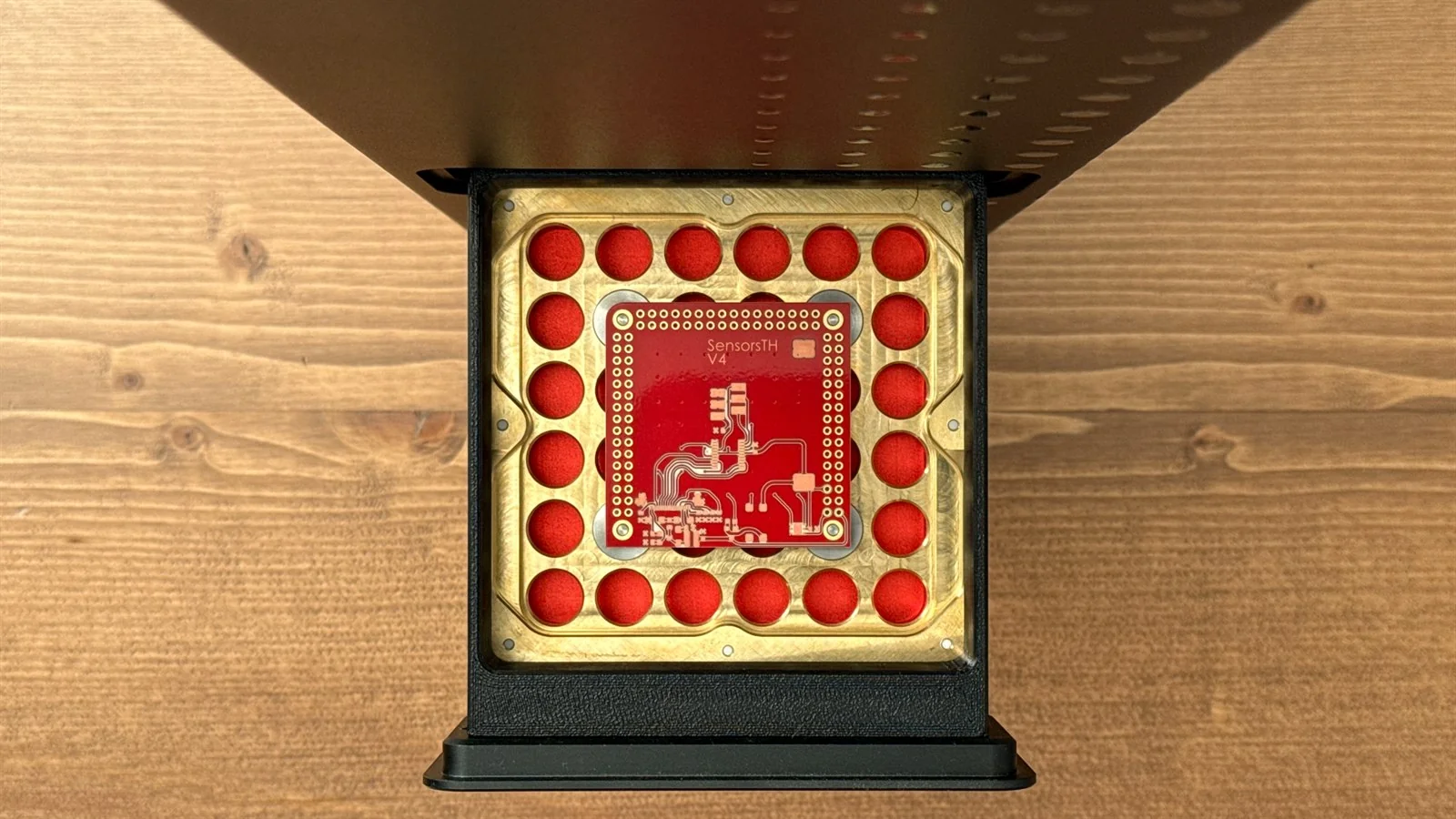

在工作台完成 PCB 加工。

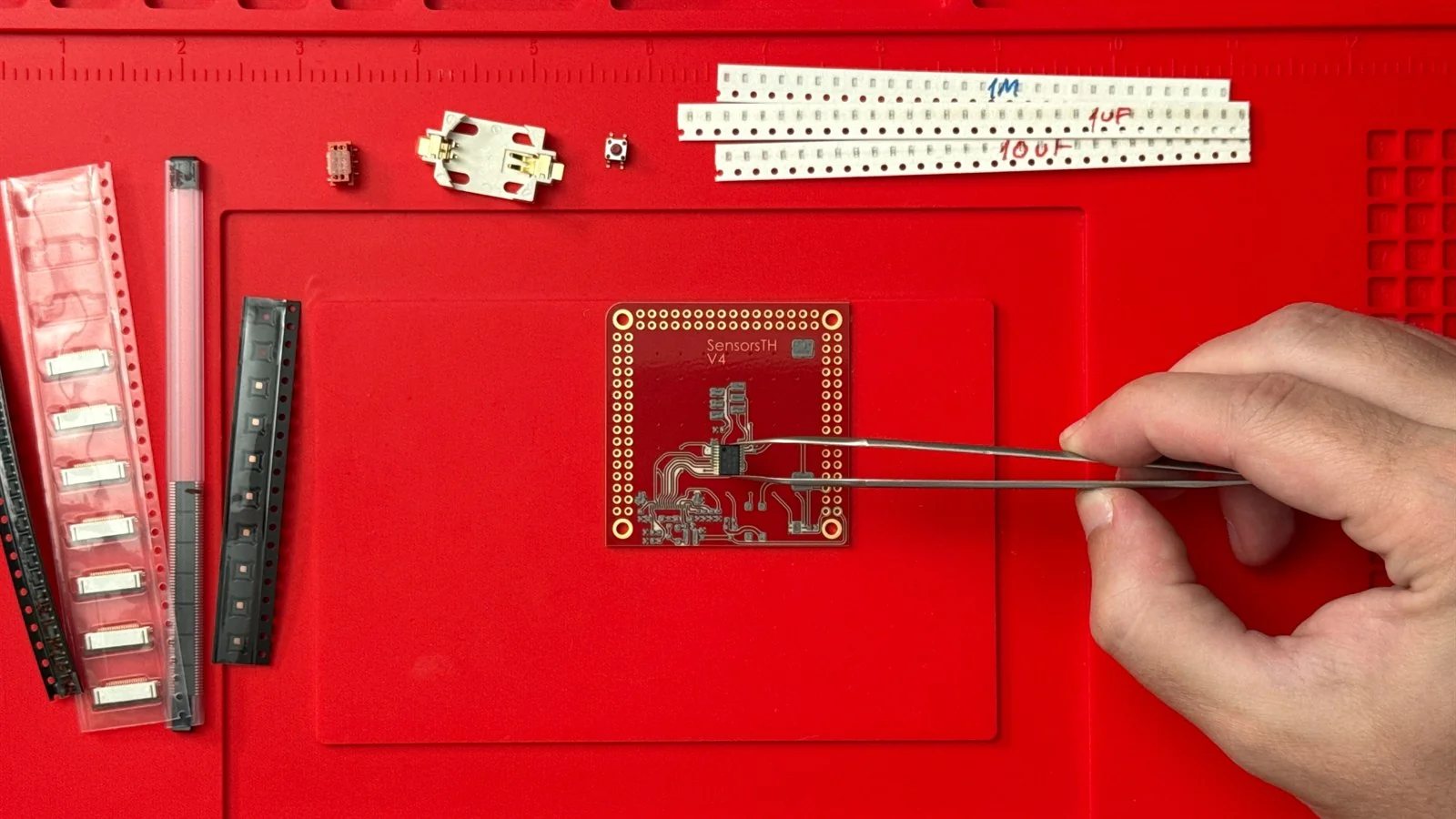

回流焊前的手工元件贴装。

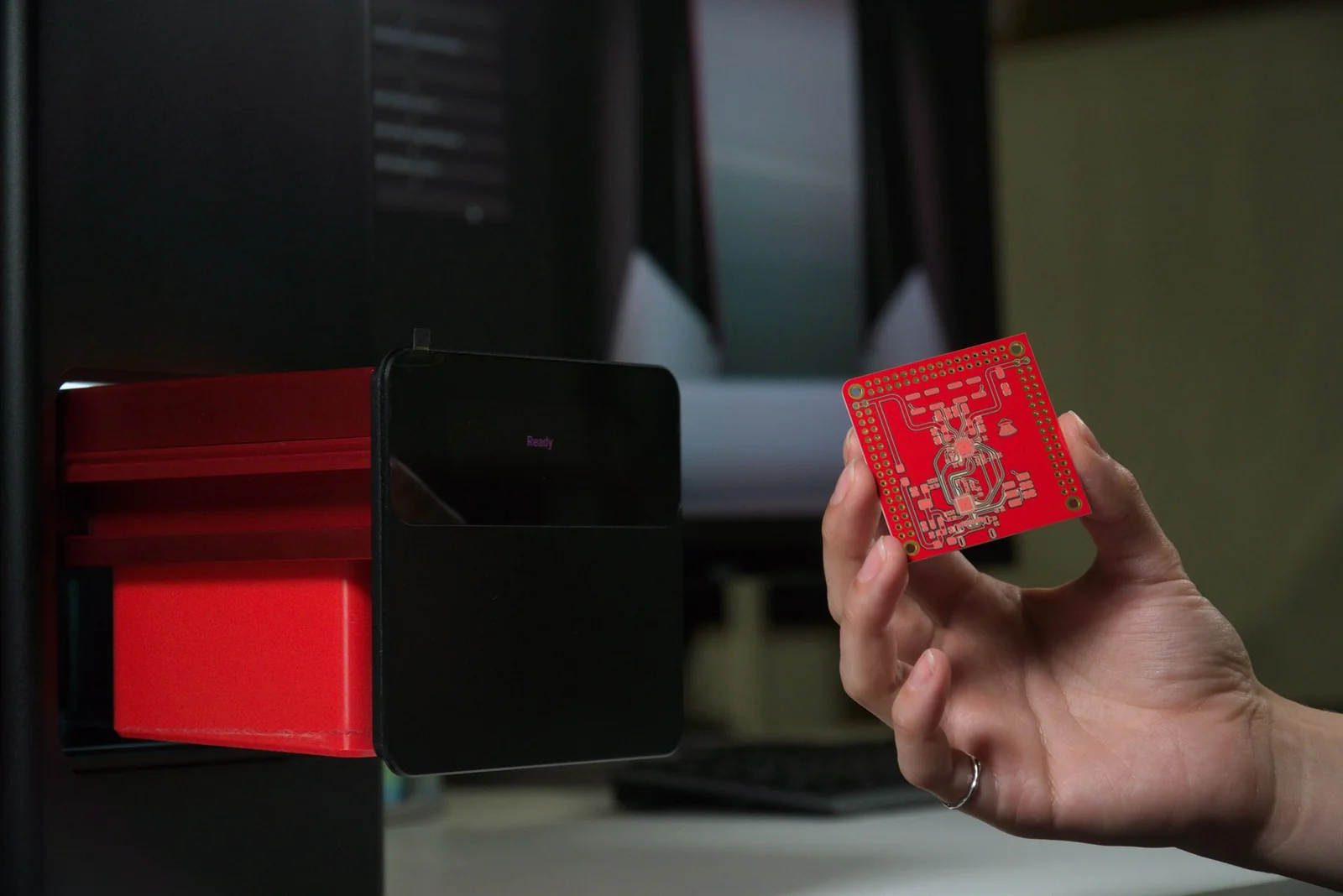

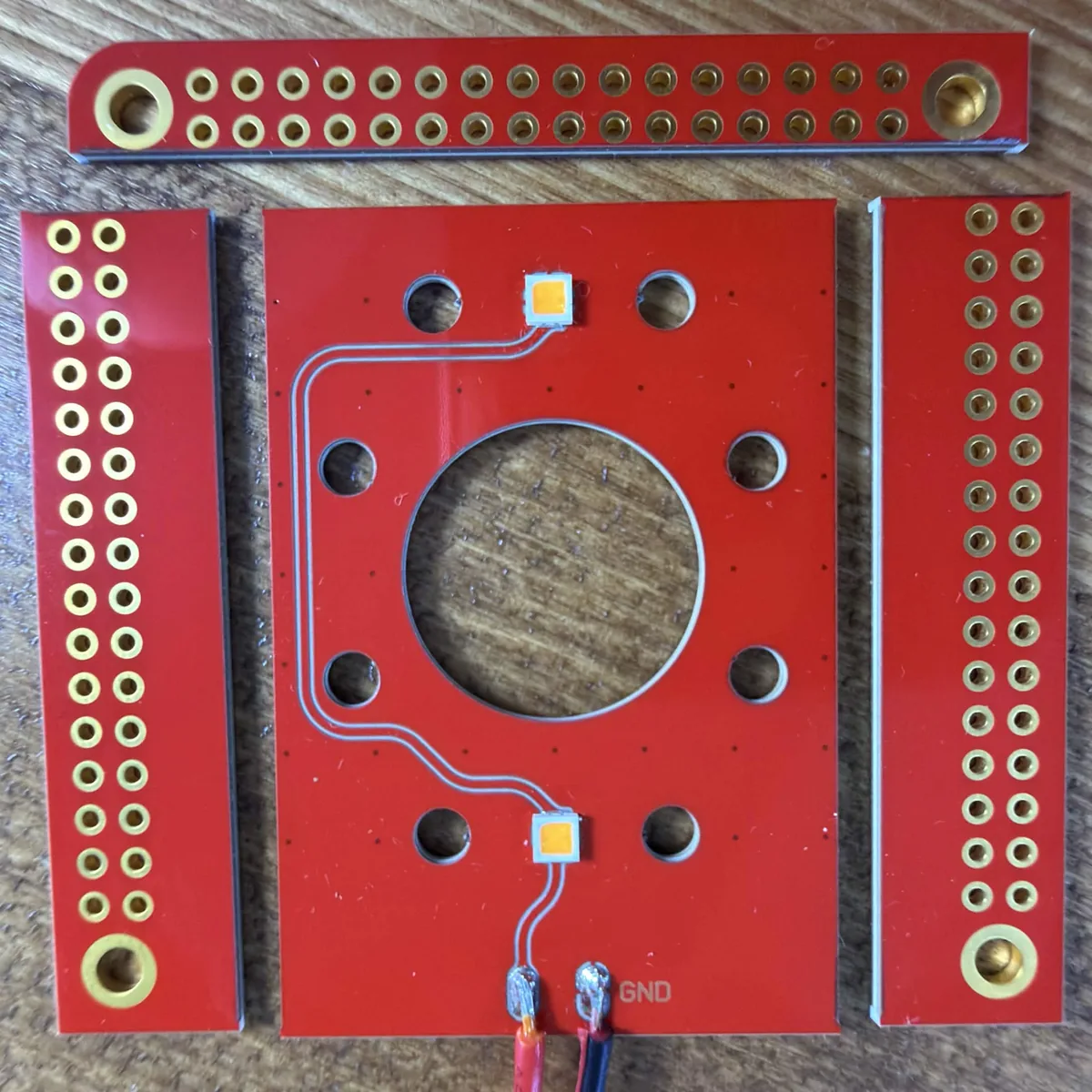

在桌面设备旁展示加工完成的 PewCB 电路板

一段简短的流程演示。文中基准耗时仅对应这块迷你气象站电路板。

项目验证了什么

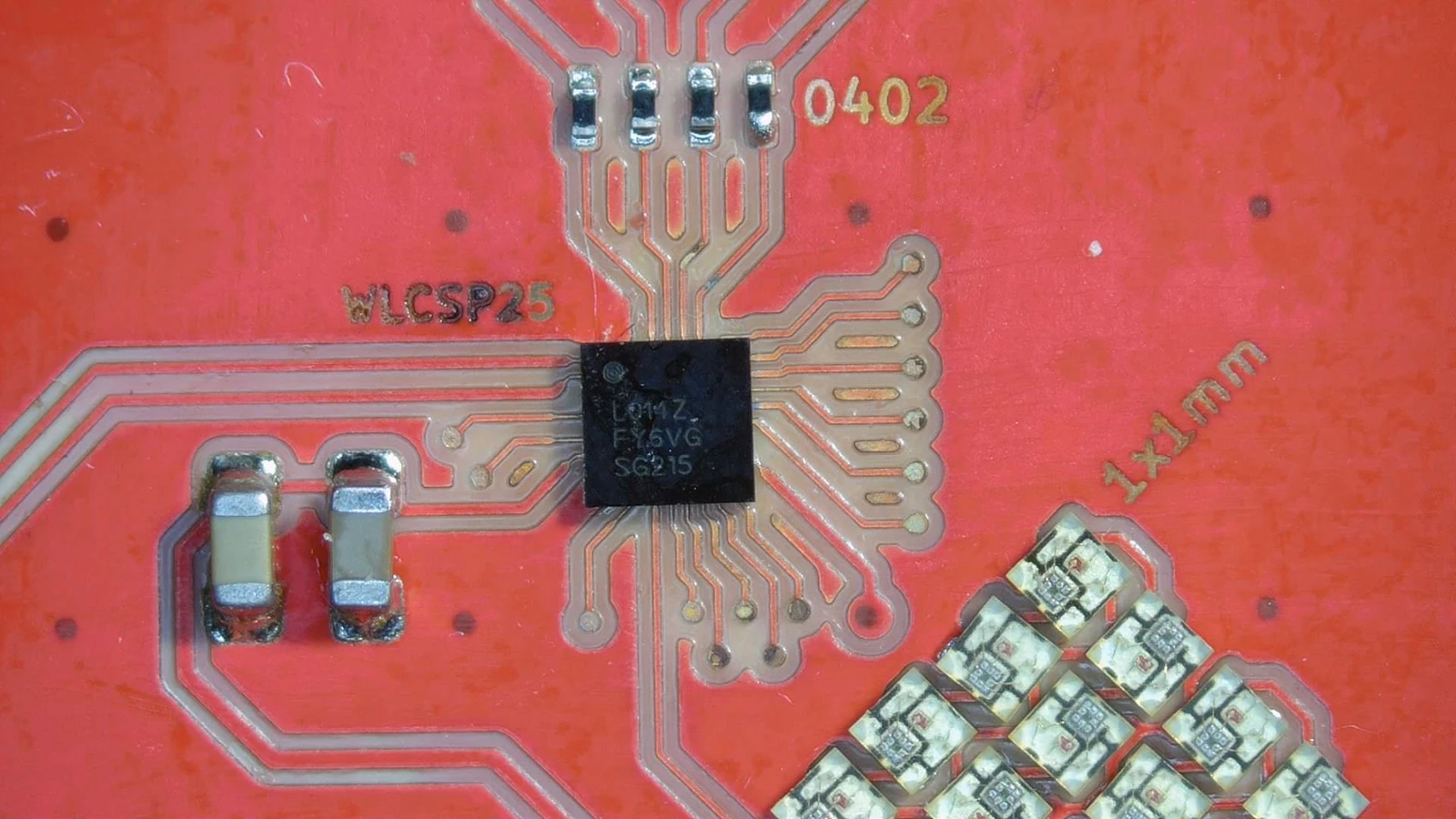

通过桌面制板流程和手工组装,可完成细间距连接器与嵌入式系统的原型制作。最终获得的是能够上电、编程和测试的真实电路板。

对研发团队而言,这意味着可以先验证子系统,再决定是否将它整合到下一版产品中。
